Anwendungsbeispiele
Die Vielzahl der Anwendungsmöglichkeiten wird Hauptgruppen unterteilt:
Ortung von Leitungstrassen mit bekanntem Ende
Ortung von Leitungstrassen mit unbekanntem Ende
Ortung von Unterbrechungen und Kurzschlüssen
Ortung von Leitungstrassen über Aufmodulieren des Sendersignals
Sonstige Anwendungen
Orten von Abzweigdosen
Suchen von Spannungsführenden Leitungen (in Wänden)
Unterscheiden von Leitungen bei Leitungshäufung
(auf Kabelpritschen oder in Leitungskanälen)
Orten von Rohrverstopfungen
Orten von Isolationsfehlern an Hochspannungsfreileitungen
Orten von Wasserleitungen
Orten von Leitungstrassen (Leitungsverlauf) mit bekanntem Leitungsende
(Magnetfeldortung)
Bei diesen Anwendungsfällen kann eine Messschleife aufgebaut werden.
Durch den Strom der durch diese Messschlaufe fließt baut sich über der Leitung ein Magnetfeld auf. Mit Hilfe des Magnetsensors kann die Leitung geortet werden.
Messaufbau: Leitungsende erden
Am Einspeisepunkt die Signalleitung des Messsenders anschliessen
Die Massseleitung des Messsenders erden.
Je niederohmiger die Messschlaufe aufgebaut werden kann, desto grösser ist die Ortungstiefe.
Orten von Leitungstrassen (Leitungsverlauf)
Orten von Leitungstrassen (Leitungsverlauf) in grosser Tiefe
Ortung von Leitungstrasse (Leitungsverlauf) ohne die Stromversorgung zu unterbrechen
Orten von zusammengeschalteten Kabelnetzen
Beispiel Kabelnetz auf einem Campingplatz
Beispiel Kabelnetz Strassenbeleuchtung
Orten von Hochspannungskabeltrassen

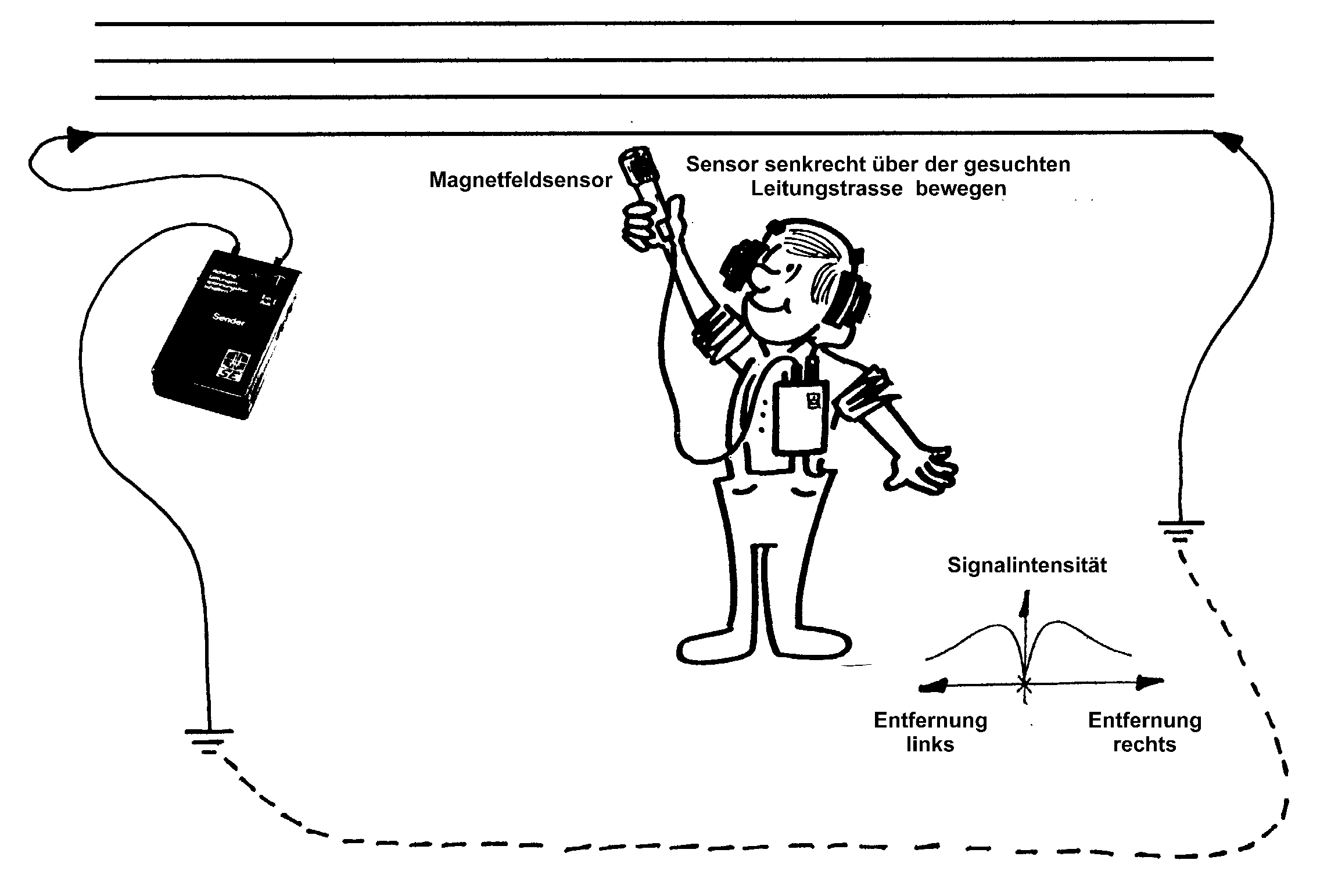

Orten von Leitungstrassen (Leitungsverlauf)
MO1
Entlang der vom Sendersignal beaufschlagten Leitung empfangen Sie unmittelbar links und rechts der gesuchten Leitung den Sender-Signalton von 1kHz. Die Leitung liegt genau unter dem Schwebungsnullpunkt.
Bei kürzeren Rückwegstrecken wird am Besten eine Hilfsleitung verwendet. Damit die Hilfsleitung das Ortungssignal nicht störend beeinflussen kann, sollte die Rückleitung in grösserem Abstand zum Ortungsobjekt verlegt werden.
Orten von Leitungstrassen (Leitungsverlauf) in grosser Tiefe
MO2
Ortung von Leitungstrasse (Leitungsverlauf) ohne die Stromversorgung zu unterbrechen
MO3
Kabelnetz auf einem Campingplatz
MO4
Kabelnetz Strassenbeleuchtung
MO5
Orten von Hochspannungskabeltrasssen
M06
Ortung von Leitungstrassen mit unbekanntem Ende
(Elektro- oder Funkfeldortung)
Ortung von Leitungstrassen mit unbekanntem Ende
Ortung von Kabeltrassen mit unbekanntem Ende
Ortung von Leitungstrassen mit unbekanntem Ende
EO1
Ortung von Kabeltrassen mit unbekanntem Ende
EO2
Ortung von Unterbrechungen und Kurzschlüssen
(UK)
Orten von Kurzschlüssen
Orten von Kurzschlüssen in Stahlrohren
Orten von Erdschlüssen
Orten von Kurzschlüssen in Erdkabeln
Orten von Kurzschlüssen in Koax-Leitungen
Orten von Aderunterbrechungen in einem Kabel
Orten von Innenleiterunterbrechungen in Koax-Leitungen
Orten von Unterbrechungen über Spiegelfrequenz
Orten von Unterbrechungen mit Hilfe der Netzspannung
z.B. Christbaumbeleuchtung
Orten von Kurzschlüssen
(UK1)
Orten von Kurzschlüssen in Stahlrohren
(UK2)
Orten von Erdschlüssen
(UK3)
Orten von Kurzschlüssen in Erdkabeln
(UK4)
Orten von Kurzschlüssen in Koax-Leitungen
(UK5)
Orten von Aderunterbrechungen in einem Kabel
(UK6)
Orten von Innenleiterunterbrechungen in Koax-Leitungen
(UK7)
Orten von Unterbrechungen über Spiegelfrequenz
(UK8)
Orten von Unterbrechungen mit Hilfe der Netzspannung
z.B. Christbaumbeleuchtung
(UK9)
Ortung von Leitungstrassen über Aufmodulieren des Sendersignals
(Modulations – Technik)
Induktive Modulation
Kapazitive Modulation
Induktive Modulation
(Mod1)
Kapazitive Modulation
(Mod2)
Orten von Abzweigdosen
(SA1)
Suchen von Spannungsführenden Leitungen (in Wänden)
(SA2)
Unterscheiden von Leitungen bei Leitungshäufung
(SA3)
unbekanntes Leitungsende
bekanntes Leitungsende
Unterscheiden von Leitungen bei Leitungshäufung (bekanntes Leitungsende)
(SA4)
Orten von Rohrverstopfungen
(SA5)
Orten von Isolationsfehlern an Hochspannungsfreileitungen
(SA6)
Orten von Wasserleitungen
(SA7) |
